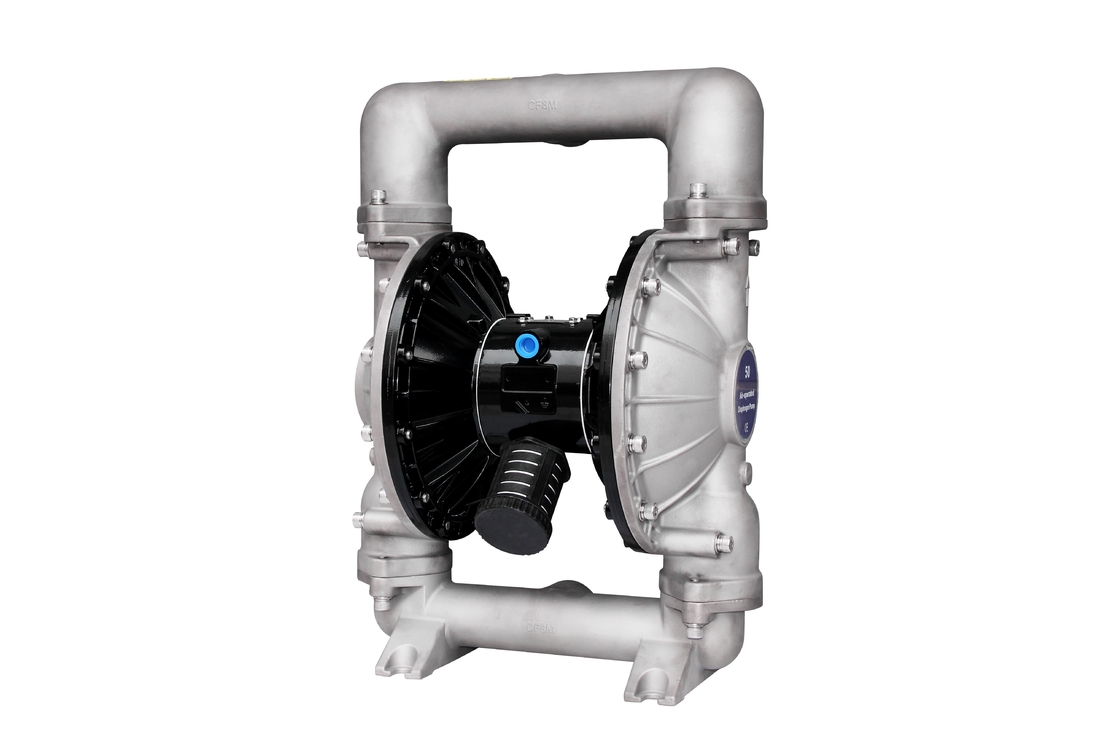

двойника 0.83mpa диафрагмы насоса утечка пневматическое 8.6bar не

Общее описание

Требования для воздуха и смазки

ЧРЕЗМЕРНОЕ ВОЗДУШНОЕ ДАВЛЕНИЕ. Смогите причинить повреждение насоса, личную травму или повреждение свойства.

• Фильтр способный на фильтровать вне частицы более большие чем 50 микронов должен быть использован на подаче воздуха. Никакая смазка необходимо за исключением смазки кольца «o» которая приложена во время собрания или ремонта.
• Если смазанный воздух присутствует, то убеждайтесь что он совместим с кольцами и уплотнениями «o» в разделе мотора воздуха насоса.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

• Всегда потопите насос с растворителем совместимым с будучи нагнетанным материалом если будучи нагнетанным материал подлежит «настраивать» когда не в пользе на период времени.
• Отключите подачу воздуха от насоса если он быть неактивен на немного часов.
• Том материала выхода управлен не только подачей воздуха но также материальной поставкой доступной на входе. Трубопровод материальной поставки не должен быть слишком небольшой или рестриктивн. Уверен не использовать шланг который мог обрушиться.
• Когда насос диафрагмы использован в ситуации принудительной подачи (затопленного входа), порекомендовано, чтобы «задерживающий клапан» был установлен на воздуховод.
• Обеспечьте ноги насоса диафрагмы к соответствующей поверхности для обеспечения против повреждения вибрацией.

Обслуживание

• Пожалуйста см. компонентная схема в сборочных чертежах для того чтобы посмотреть вверх серийные номера и имена частей и схватить информацию частей и пакета услуг обслуживания.
• Части некоторого BSK отмечены как «нося части», которые могут conduce к быстрому уменьшению обслуживания и времени простоя.
• Наборы обслуживания разделены для того чтобы обслуживать 2 отдельных функции насоса диафрагмы: 1. РАЗДЕЛ ВОЗДУХА, ЖИДКИЙ РАЗДЕЛ 2. ЖИДКИЙ SEC - TION разделенные самые дальние для того чтобы соответствовать ВАРИАНТАМ типичной части МАТЕРИАЛЬНЫМ.
• Обеспечьте чистую рабочую поверхность для защиты чувствительных внутренних двигающих частей от загрязнения от грязи и побочной примеси во время разборки и разборки обслуживания.
• Держите хорошие показатели сервисной деятельности и включайте насос внутри preven - tive программа технического обслуживания.
• Перед демонтировать, пустой захваченный материал в человеке выхода - ifold путем поворачивать насос вверх ногами для того чтобы стечь материал от насоса.

ЖИДКАЯ РАЗБОРКА РАЗДЕЛА

• Извлеките верхний и более низкий коллектор (1) и (11).
• Извлеките шарик (2), кольцо «o» (3) (47) и седло шарового клапана (4).
• Извлеките жидкую крышку (5).

ПРИМЕЧАНИЕ: Только модели диафрагмы используют основную диафрагму (6A) и резервную диафрагму (6). См. вспомогательное iliary   взгляд в жидкой иллюстрации раздела.

• Извлеките винт (10), шайба (9), диафрагма (6A, 6) и шайба диафрагмы (7, 8).
  ПРИМЕЧАНИЕ: Не поцарапайте или не повредите поверхность (23) штанги диафрагмы.

ЖИДКАЯ РАЗБОРКА РАЗДЕЛА

• Reassemble в обратном порядке.
• Очистите и проверите все части. Замените несенные или поврежденные части на новые части по мере необходимости.
• Смажьте (23) штангу диафрагмы и 25) Кольцо «y» с тавотом.
• Исправьте штанга диафрагмы (23) с вспомогательным инструментом установки.
• До окончательного крепления болтов и гаек, пожалуйста определите ли диафрагма (6A, 6) выровняно с жидкой крышкой (5) как следует для избежания переплетать диафрагмы.
• Для моделей используя диафрагму: 3 резиновых диафрагмы (6) на стороне, которой отметьте с ПРОВЕТРИВАЮТ БОРТОВУЮ «камеру воздуха» установлены перед лицом тела насоса.
• Начните насос, проверите крепление и герметизировать после того как оно бежит на период времени.

Размеры установки:
