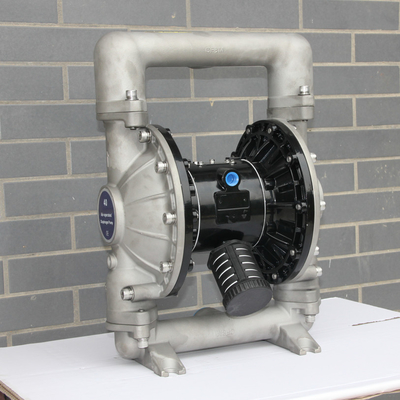

2" насос диафрагмы SS двойной для пневматического насоса индустрии химического машиностроения пневматического

Общее описание

Требования для воздуха и смазки

ЧРЕЗМЕРНОЕ ВОЗДУШНОЕ ДАВЛЕНИЕ. Смогите причинить повреждение насоса, личную травму или повреждение свойства.

• Фильтр способный на фильтровать вне частицы более большие чем 50 микронов должен быть использован на подаче воздуха. Никакая смазка необходимо за исключением смазки кольца «o» которая приложена во время собрания или ремонта.
• Если смазанный воздух присутствует, то убеждайтесь что он совместим с кольцами и уплотнениями «o» в разделе мотора воздуха насоса.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

• Всегда потопите насос с растворителем совместимым с будучи нагнетанным материалом если будучи нагнетанным материал подлежит «настраивать» когда не в пользе на период времени.
• Отключите подачу воздуха от насоса если он быть неактивен на немного часов.
• Том материала выхода управлен не только подачей воздуха но также материальной поставкой доступной на входе. Трубопровод материальной поставки не должен быть слишком небольшой или рестриктивн. Уверен не использовать шланг который мог обрушиться.
• Когда насос диафрагмы использован в ситуации принудительной подачи (затопленного входа), порекомендовано, чтобы «задерживающий клапан» был установлен на воздуховод.
• Обеспечьте ноги насоса диафрагмы к соответствующей поверхности для обеспечения против повреждения вибрацией.

Обслуживание

• Пожалуйста см. компонентная схема в сборочных чертежах для того чтобы посмотреть вверх серийные номера и имена частей и схватить информацию частей и пакета услуг обслуживания.
• Части некоторого BSK отмечены как «нося части», которые могут conduce к быстрому уменьшению обслуживания и времени простоя.
• Наборы обслуживания разделены для того чтобы обслуживать 2 отдельных функции насоса диафрагмы: 1. РАЗДЕЛ ВОЗДУХА, ЖИДКИЙ РАЗДЕЛ 2. ЖИДКИЙ SEC - TION разделенные самые дальние для того чтобы соответствовать ВАРИАНТАМ типичной части МАТЕРИАЛЬНЫМ.
• Обеспечьте чистую рабочую поверхность для защиты чувствительных внутренних двигающих частей от загрязнения от грязи и побочной примеси во время разборки и разборки обслуживания.
• Держите хорошие показатели сервисной деятельности и включайте насос внутри preven - tive программа технического обслуживания.
• Перед демонтировать, пустой захваченный материал в человеке выхода - ifold путем поворачивать насос вверх ногами для того чтобы стечь материал от насоса.

ЖИДКАЯ РАЗБОРКА РАЗДЕЛА

• Извлеките верхний и более низкий коллектор (1) и (11).
• Извлеките шарик (2), кольцо «o» (3) (47) и седло шарового клапана (4).
• Извлеките жидкую крышку (5).

ПРИМЕЧАНИЕ: Только модели диафрагмы используют основную диафрагму (6A) и резервную диафрагму (6). См. вспомогательное iliary   взгляд в жидкой иллюстрации раздела.

• Извлеките винт (10), шайба (9), диафрагма (6A, 6) и шайба диафрагмы (7, 8).
  ПРИМЕЧАНИЕ: Не поцарапайте или не повредите поверхность (23) штанги диафрагмы.

ЖИДКАЯ РАЗБОРКА РАЗДЕЛА

• Reassemble в обратном порядке.
• Очистите и проверите все части. Замените несенные или поврежденные части на новые части по мере необходимости.
• Смажьте (23) штангу диафрагмы и 25) Кольцо «y» с тавотом.
• Исправьте штанга диафрагмы (23) с вспомогательным инструментом установки.
• До окончательного крепления болтов и гаек, пожалуйста определите ли диафрагма (6A, 6) выровняно с жидкой крышкой (5) как следует для избежания переплетать диафрагмы.
• Для моделей используя диафрагму: 3 резиновых диафрагмы (6) на стороне, которой отметьте с ПРОВЕТРИВАЮТ БОРТОВУЮ «камеру воздуха» установлены перед лицом тела насоса.
• Начните насос, проверите крепление и герметизировать после того как оно бежит на период времени.

Размеры установки:

Разборка частей в жидком разделе

a) Во-первых, примите насос из системы трубопровода и стеките материалы в насосе.

b) Установите насос в чистой рабочей Среде.

c) Извлеките трубу выхода воды (1) из насоса, и после этого примите вне шарики (2), чашки o (3) и (47) и муфты с шаровым гнездом (4) от верхнего конца жидкостной крышки (5) в свою очередь. После этого, место насос вверх ногами и извлечь входящую трубу воды (11) для того чтобы принять вне чашки колцеобразного уплотнения (3) и (47), седла шарового клапана (4) и седла шарового клапана (2) от жидкостной крышки (5). d) отпустить болты вокруг 2 жидкостных крышек и извлечь жидкостную крышку (5). e) раскручивает винты диафрагмы (10) и извлекает шайбы диафрагмы (7), (8) и диафрагма (6) от обоих концов. Уплотнение губы (25) может быть заменено путем извлекать штангу диафрагмы (23). f) отпустить болт (39) во-первых, и после этого извлечь корпус клапана воздуха (38), дефлектор ветра (42), герметизируя набивку (40) и (41). g) принимает вне лист клапана (36) и плиту клапана (37) от рукава клапана воздуха (38). h) извлекает струбцину (29), принимает вне крышку конца предела (31) от обоих концов рукава клапана воздуха (38), и заменяет чашку (30) по мере необходимости. I) после нажимать элемент клапана (35) из рукава клапана воздуха (38) вручную, губа пакуя (33) можно проверить.

j) Во первых отпустите 4 болта (16) который исправляют головка цилиндра, тогда извлекают головки цилиндра (14) и (18) на обоих концах, и извлеките крышку колцеобразного уплотнения (1ъ). k) извлекает герметизируя набивку (19) из паза снабжения жилищем мотора (15). l) выкидывает ведущую штанга (22) и штангу пуска (45) от снабжения жилищем мотора (15), и заменяет губу пакуя (20) на штанге пуска или колцеобразном уплотнении (44) на ведущей штанга. В виду того что шаги собрания и шаги разборки насоса диафрагмы несовместимы, пожалуйста обратите внимание следующие пункты во время процесса сборки: 1) все герметизируя элементы и их части контакта необходимо покрыть со смазывая маслом.

2) Перед использованием, пожалуйста осторожно проверить все герметизируя элементы для повреждения, как поверхностное повреждение. Если оно поврежден, то замените его на новое одно. 3) направление губы типа губы пакуя (20) (, 25), (33) будет последовательно с направлением показанным в диаграмме. 4) болты на жидкостной крышке будут затягиваны раскосно для того чтобы достигнуть лучшего герметизируя влияния.

Диагностика 1. Некоторая жидкость discharged от порта вытыхания с воздушным потоком. Проверите диафрагму для повреждения. Проверите винты диафрагмы на разрыхленность 2. Проверите загерметизировано ли соединение всасывающей трубы хорошо. Проверите загерметизирована ли связь между всасывающая труба и впускной коллектор хорошо. Проверите колцеобразное уплотнение между впускным коллектором и жидкостной крышкой. Проверите ли винты диафрагмы свободны. Проверите ли подача воздуха стабилизирована когда выход насоса низок. Проверите прегражены ли вход/выход. Проверите закрепленность воздуха соединителя соединения впускного коллектора. Шарик проверки не вставлен на месте клапана или шарик не исправлен правильно. 4. Когда никакое reciprocating движение, воздух discharged от порта вытыхания. Проверите кольцо уплотнения (33) на катышке (35). Проверите кольцо уплотнения (20) на рычаге пуска (45). Проверите кольцо уплотнения (25) на ведущем шатуне диафрагмы
