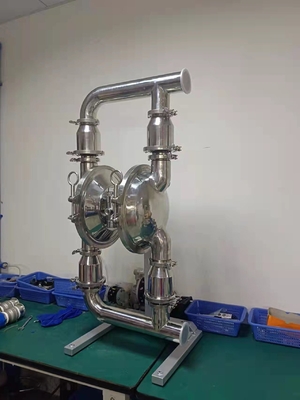

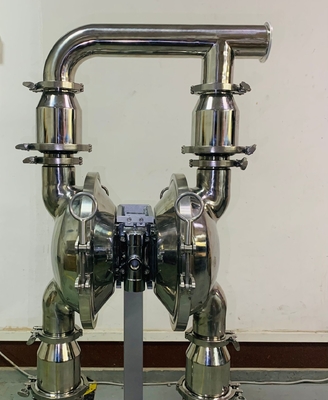

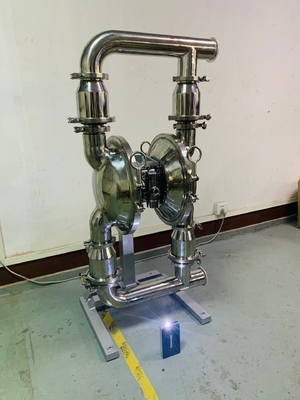

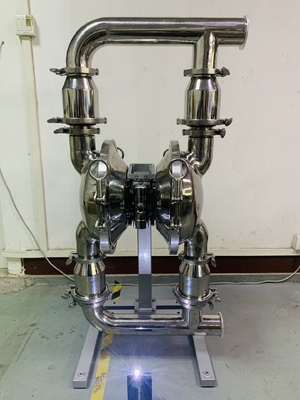

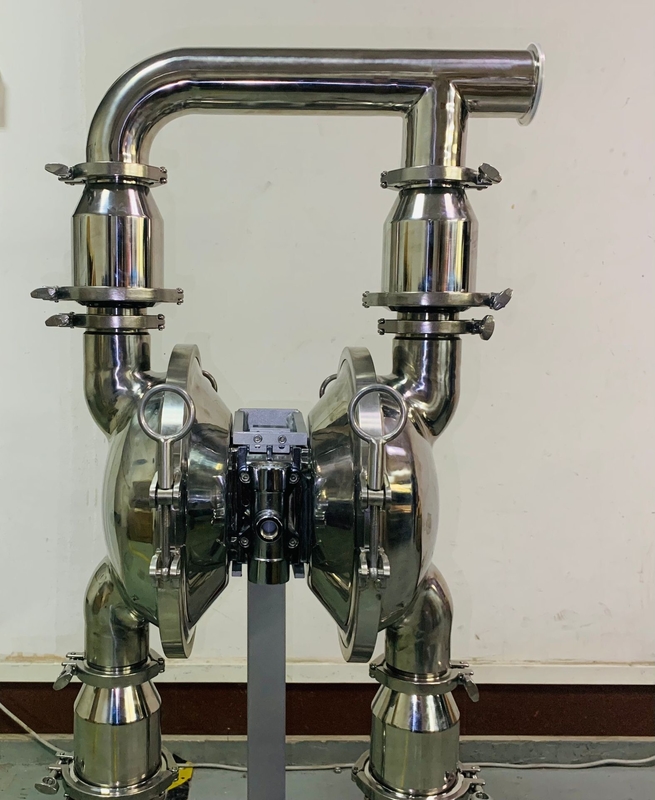

насос УПРАВЛЕНИЯ ПО САНИТАРНОМУ НАДЗОРУ ЗА КАЧЕСТВОМ ПИЩЕВЫХ ПРОДУКТОВ И МЕДИКАМЕНТОВ 3A управляемый воздухом пневматический для пищевой промышленности

Проекты инженерства:

Разборка частей в жидком разделе

) во-первых, извлечь насос из системы и стока трубопровода   с материалов от насоса внутрь.   место b) насос в чистой окружающей среде работы.   c) разбирает трубу выхода (1) от насоса во-первых, и после этого   примите вне шарик (2), чашку o (3) и (47) и седло шарового клапана (4)   от верхнего конца жидкой крышки (5) в последовательности. Позже   что, место насос вверх ногами и разобрать вход   труба (11) принять вне чашку o (3) и (47), седло шарового клапана (4)   и шарик (2) от жидкой крышки (5).   отпуск d) болты вокруг 2 жидких крышек, который нужно демонтировать   крышка (5).   отпуск e) винт диафрагмы (10) и извлечь диафрагму   шайба (7), (8) и диафрагма (6) от обоих концов.   Извлеките штангу диафрагмы (23) и уплотнение губ-формы   кольцо (25) можно заменить.   Разборка частей для клапана воздуха   f) отпустить болт (39) во-первых, и после этого разобрать клапан воздуха   кожух (38), воздушный дефлектор (42) и герметизируя набивка (40), и   (41).   g) принимает вне кусок клапана (36) и плиту клапана (37) от   кожух клапана воздуха (38).   h) разбирает circlip (29) и принимает вне крышку конца предела   (31) от обоих концов кожуха клапана воздуха (38), и вас   смогите заменить чашку (30) как нужно.   I) вы можете проверить типа губ упаковку (33) после нажимать вне   катышка (35) от кожуха клапана воздуха (38) с   руки.   Разборка частей для пилотного клапана   j) отпускает 4 болта (16) исправляющ головка цилиндра во-первых, и после этого   разберите головку цилиндра (14) и (18) на обоих концах и   извлеките чашку o (1ъ).   k) извлекает герметизируя набивку (19) из паза    кожух мотора (15).   l) выкидывает пилотную штангу (22) и штангу пуска (45) от мотора   кожух (15) и вы можете заменить типа губ упаковку (20)   на штанге пуска или чашке o (44) на пилотной штанге.   Разборка насоса диафрагмы   Шаги разборки насоса несовместимы с   та из разборки, поэтому вы добросердечно спрошены, что оплачиваете   внимание к следующему в процессе разборки:   1) все элементы запечатывания, так же, как их части контакта,   быть смазано.   2) пожалуйста проверяет осторожно до пользы всего запечатывания   элементы повреждены ли они, как поверхность   повреждение. Если повреждено, пожалуйста замените новые одни.   3) направление губы типа губ упаковки (20) (, 25) и   (33) быть последовательна с направлением показанным в   диаграмма.   4) болты на жидкой крышке должны друг быть прикреплены   противоположными углами для того чтобы достигнуть лучшего герметизируя результата.      Диагностика   1. Некоторая жидкость стекается от отверстия вытыхания вперед   с воздушными потоками.   Проверите диафрагму для любого повреждения.   Проверите винт диафрагмы для разрыхленности   2. Воздушные пузыри в жидкости выхода   Проверите соединение всасывающей трубы для хороший герметизировать.   Проверите связь между всасывающая труба и   впускной коллектор для хороший герметизировать.   Проверите колцеобразное уплотнение между впускным коллектором и   жидкая крышка   Проверите винты диафрагмы для разрыхленности   3. низкий выход насоса   Проверите подачу воздуха стабилизирован.   Проверите вход/выход для любого засорения.   Соединители проверки соединяя впускной коллектор для воздуха   закрепленность   Проверите что шарик не вставлен к месту или шарик   не неправильно усаженный.   4. воздух discharged от отверстия вытыхания когда туда   никакое reciprocating движение.   Кольцо уплотнения проверки (33) на сползенном клапане (35).   Кольцо уплотнения проверки (20) на штанге пуска (45).   Кольцо уплотнения проверки (25) на продольной рулевой штанга диафрагмы
