Подробная информация о продукте:
Оплата и доставка Условия:
|
| Производство: | Насос диафрагмы погружающийся | Вес: | 12.3kg |
|---|---|---|---|
| Функция: | Хорошая затравка собственной личности | Максимальный размер частицы: | 3 мм |
| Использование: | Химикат | Давление: | Высокое давление |
| Выделить: | управляемый воздухом двойной насос диафрагмы,двойной насос диафрагмы |
||

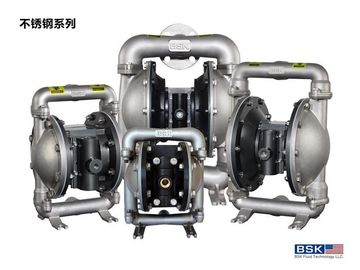

Пневматические насосы мембраны насоса диафрагмы погружающийся Аро вакуума
Спецификации насоса диафрагмы погружающийся Аро
Насос диафрагмы воздуха
1. не утечка
2. хорошее проведение затравки собственной личности
3. транспортируйте все виды средства
Введение насоса диафрагмы погружающийся Аро
Проветрите насос диафрагмы (также знайте как насос мембраны, управляемый воздухом двойной насос диафрагмы (АООД) или пневматический насос диафрагмы) этот пользы сочетание из ресипрокатинг действия клапанов резины, термопластиковых или тефлондяфрагм и соответствующих любая сторона диафрагмы (задерживающего клапана, клапан-бабочек, клапанных решеток, или любой другой формы запорных клапанов) нагнести жидкость.
Параметры насоса диафрагмы погружающийся Аро
| Деталь | Описание | Блок | Диаграмма ссылки |
| 1 | Максимальное давление воздуховода | Мпа | 0,83 |
| 2 | Максимальный расход потока | Л/МИН | 192 |
| 3 | Максимальный подъем | М | 70 |
| 4 | Максимальное давление выхода | Мпа | 0,83 |
| 5 | Максимальный размер частицы | мм | 3 |
| 6 | Вес | кг | 12,3 |
| 7 | Уровень шума | дб | <70 |
Преимущества насоса диафрагмы погружающийся Аро главные
1, должный к пользе воздушной мощи, подача автоматически изменило согласно сопротивлению экспорта. Что соответствующее для высоковязкой жидкости.
2, в огнеопасной и взрывно окружающей среде, насос надежно и низкая цена, не произведет искру и не оверхэат,
3, том насоса небольшое, легко для того чтобы двинуть, установка никакого учреждения необходимы, удобные и экономика. Можно использовать как мобильный транспортировать насос.
4, где опасности, въедливая обработка материалов, насос диафрагмы можно отделить совершенно с снаружи.
5, сила насоса режа низкое, физическое влияние к средству небольшие, можно использовать для транспортировать неустойчивую жидкость химии.
Применение насоса диафрагмы воздуха
Оно получает широкое применение в обработке сточных водов, химической промышленности, петрохимической
индустрия, картина, керамика, охрана окружающей среды, печатание и красить, етк. общаться со всеми видами
въедливые, испаряющие, огнеопасные, ядовитые жидкости с частицами и большая вязкость.
2 5 кс кс - С кс кс - кс (модельный выбор)
Сформируйте рта трубы: К-фланец А-БСП Б-НПТ (ф)
Материал диафрагмы: 9 – Сантопрене х – Хытрел т - ПТФЭ/Сантопрене
Материал шарика: 9 - Сантопрене х – Хытре т – ПТФЭ а - винилацеталь
Материал седла шарового клапана: П/К – полипропилен/Кыноар СС – нержавеющая сталь
Материал насоса: СС – АЛ нержавеющей стали – сталь углерода П/К КИ алюминиевого сплава – полипропилен/Кыноар
Пределы температуры максимума прикладные (материал диафрагмы/шарика/уплотнения)
Винилацеталь ···············································40° - 150°Ф (4,4 - 65.5°К)
Сантопрене········································- 40° - (- 40° - 107.2°К) тефлон 225°Ф················································40° - (4.4° - 104°К) нитрил 220°Ф················································10° - 180°Ф (- 12° - 82°К) Витон·················································- 40° - 350°Ф (- 40°-176.6°К) Хытрел·················································- 20°-150°Ф (- 12° - 93°К) Кынар·················································(- 28.9° - 65.5°К) полипропилен 10°-200°Ф······································32° - 175°Ф (0-79.4°К)
1" графическое представление диаграммы
Размеры установки:
Разборка частей в жидком разделе
а) во-первых, извлекает насос из системы трубопровода и фильтрует в разреженном пространстве материалы от насоса внутрь. место б) насос в чистой окружающей среде работы. к) разбирает трубу выхода (1) от насоса во-первых, и после этого принимает вне шарик (2), чашку о (3) и (47) и седло шарового клапана (4) от верхнего конца жидкой крышки (5) в последовательности. После этого, установите насос вверх ногами и разберите входящую трубу (11) для того чтобы принять вне чашку о (3) и (47), седло шарового клапана (4) и шарик (2) от жидкой крышки (5). отпуск д) болты вокруг 2 жидких крышек для того чтобы демонтировать крышку (5). отпуск е) винт диафрагмы (10) и извлекает шайбу диафрагмы (7), (8) и диафрагму (6) от обоих концов. Извлеките штангу диафрагмы (23) и кольцо уплотнения губ-формы (25) можно заменить. Разборка частей для клапана воздуха ф) отпускает болт (39) во-первых, и после этого разбирает кожух клапана воздуха (38), воздушный дефлектор (42) и набивку запечатывания (40), и (41). г) принимает вне кусок клапана (36) и плиту клапана (37) от кожуха клапана воздуха (38). х) разбирает сирклип (29) и принимает вне крышку конца предела (31) от обоих концов кожуха клапана воздуха (38), и вы можете заменить чашку (30) как нужно. и) вы можете проверить типа губ упаковку (33) после нажимать вне катышку (35) от кожуха клапана воздуха (38) с руками. Разборка частей для пилотного клапана дж) отпускает 4 болта (16) исправляя головка цилиндра во-первых, и после этого разбирает головку цилиндра (14) и (18) на обоих концах и извлекает чашку о (1ъ). к) извлекает набивку запечатывания (19) из паза кожуха мотора (15). л) выкидывает пилотную штангу (22) и штанга пуска (45) от кожуха мотора (15) и вас может заменить типа губ упаковку (20) на штанге пуска или чашке о (44) на пилотной штанге. Разборка насоса диафрагмы шаги разборки насоса несовместима с той из разборки, поэтому вы добросердечно спрошены, что обращаете внимание следующее в процессе разборки: 1) все элементы запечатывания, так же, как их части контакта, необходимо смазать. 2) пожалуйста проверяет осторожно до пользы всех элементов запечатывания повреждены ли они, как поверхностное повреждение. Если повреждено, пожалуйста замените новые одни. 3) направление губы типа губ упаковки (20) (, 25) и (33) должно быть последовательно с направлением показанным в диаграмме. 4) болты на жидкой крышке должны друг быть прикреплены противоположными углами для того чтобы достигнуть лучшего результата запечатывания. Устранять неисправность 1. Некоторая жидкость стекается от отверстия вытыхания вместе с воздушными потоками. Проверите диафрагму для любого повреждения. Проверите винт диафрагмы на разрыхленность 2. Воздушные пузыри в проверке выхода жидкой соединение всасывающей трубы для хороший герметизировать. Проверите связь между всасывающая труба и впускной коллектор для хороший герметизировать. Проверите колцеобразное уплотнение между впускным коллектором и жидкой проверкой крышки винты диафрагмы для проверки выхода насоса разрыхленности 3. низкой подача воздуха стабилизированы. Проверите вход/выход для любого засорения. Проверите соединители соединяя впускной коллектор для проверки закрепленности воздуха что шарик не вставлен к месту или шарик неправильно не усажен. 4. воздух дишаргед от отверстия вытыхания когда никакое ресипрокатинг движение. Проверите кольцо уплотнения (33) на сползенном клапане (35). Проверите кольцо уплотнения (20) на штанге пуска (45). Проверите кольцо уплотнения (25) на продольной рулевой штанга диафрагмы
