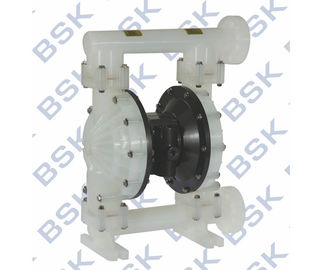

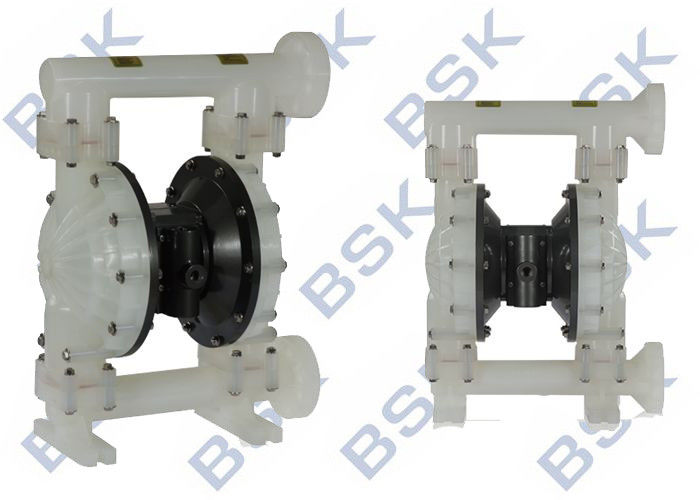

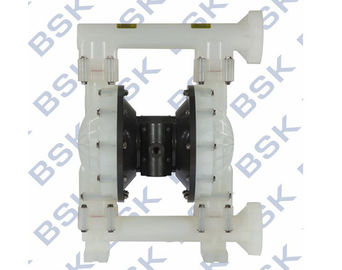

Промышленным возможность насоса диафрагмы насоса диафрагмы полипропилена управляемая воздухом бездельничая

Общее описание

Насос диафрагмы БСК предлагает высокообъемную доставку даже на низкое воздушное давление и растояние дороги б вариантов материальной совместимости доступных. См. модель и диаграмма варианта. Насос БСК обеспечен с модуларизед мотором воздуха и жидким разделом.

Управляемый воздухом насос диафрагмы друг производит давление жидкости входа и положительное давление жидкости в жидкой камере путем использование разницы в давления в камере воздуха. Шариковый клапан может обеспечить прямой поток жидкости.

Задействовать насоса начнет по мере того как воздушное давление приложено и оно будет продолжаться нагнести и сдержать вверх с требованием. Оно построит и поддержит линию прес - конечно и остановит задействовать как только максимальное давление в магистрали достигается (дис - пенсинг закрытый прибор) и возобновит нагнести как нужно.

Требования для воздуха и смазки

ЧРЕЗМЕРНОЕ ВОЗДУШНОЕ ДАВЛЕНИЕ. Смогите причинить повреждение насоса, личную травму или повреждение свойства.

• Фильтр способный на фильтровать вне частицы более большие чем 50 микронов должен быть использован на подаче воздуха. Никакая смазка необходимо за исключением смазки кольца «о» которая приложена во время собрания или ремонта.
• Если смазанный воздух присутствует, то убеждайтесь что он совместим с кольцами и уплотнениями «о» в разделе мотора воздуха насоса.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

• Всегда потопите насос с растворителем совместимым с будучи нагнетанным материалом если будучи нагнетанным материал подлежит «настраивать» когда не в пользе на период времени.
• Отключите подачу воздуха от насоса если он быть неактивен на немного часов.
• Том выхода материальный управлен не только подачей воздуха но также материальной поставкой доступной на входе. Трубопровод материальной поставки не должен быть слишком небольшой или рестриктивн. Уверен не использовать шланг который мог обрушиться.
• Когда насос диафрагмы использован в ситуации принудительной подачи (затопленного входа), порекомендовано, чтобы «задерживающий клапан» был установлен на воздуховод.
• Обеспечьте ноги насоса диафрагмы к соответствующей поверхности для обеспечения против повреждения вибрацией.

Размеры установки:

Разборка частей в жидком разделе

  а) во-первых, извлекает насос из системы трубопровода и фильтрует в разреженном пространстве материалы от насоса внутрь.   место б) насос в чистой окружающей среде работы.   к) разбирает трубу выхода (1) от насоса во-первых, и после этого принимает вне шарик (2), чашку о (3) и (47) и седло шарового клапана (4) от верхнего конца жидкой крышки (5) в последовательности. После этого, установите насос вверх ногами и разберите входящую трубу (11) для того чтобы принять вне чашку о (3) и (47), седло шарового клапана (4) и шарик (2) от жидкой крышки (5).   отпуск д) болты вокруг 2 жидких крышек для того чтобы демонтировать крышку (5).   отпуск е) винт диафрагмы (10) и извлекает шайбу диафрагмы (7), (8) и диафрагму (6) от обоих концов.   Извлеките штангу диафрагмы (23) и кольцо уплотнения губ-формы (25) можно заменить.   Разборка частей для клапана воздуха ф) отпускает болт (39) во-первых, и после этого разбирает кожух клапана воздуха (38), воздушный дефлектор (42) и набивку запечатывания (40), и (41).   г) принимает вне кусок клапана (36) и плиту клапана (37) от кожуха клапана воздуха (38).   х) разбирает сирклип (29) и принимает вне крышку конца предела (31) от обоих концов кожуха клапана воздуха (38), и вы можете заменить чашку (30) как нужно.   и) вы можете проверить типа губ упаковку (33) после нажимать вне катышку (35) от кожуха клапана воздуха (38) с руками.   Разборка частей для пилотного клапана дж) отпускает 4 болта (16) исправляя головка цилиндра во-первых, и после этого разбирает головку цилиндра (14) и (18) на обоих концах и извлекает чашку о (1ъ).   к) извлекает набивку запечатывания (19) из паза кожуха мотора (15).   л) выкидывает пилотную штангу (22) и штанга пуска (45) от кожуха мотора (15) и вас может заменить типа губ упаковку (20) на штанге пуска или чашке о (44) на пилотной штанге.   Разборка насоса диафрагмы шаги разборки насоса несовместима с той из разборки, поэтому вы добросердечно спрошены, что обращаете внимание следующее в процессе разборки:   1) все элементы запечатывания, так же, как их части контакта, необходимо смазать.   2) пожалуйста проверяет осторожно до пользы всех элементов запечатывания повреждены ли они, как поверхностное повреждение. Если повреждено, пожалуйста замените новые одни.   3) направление губы типа губ упаковки (20) (, 25) и (33) должно быть последовательно с направлением показанным в диаграмме.   4) болты на жидкой крышке должны друг быть прикреплены противоположными углами для того чтобы достигнуть лучшего результата запечатывания.      Устранять неисправность 1. Некоторая жидкость стекается от отверстия вытыхания вместе с воздушными потоками.   Проверите диафрагму для любого повреждения.   Проверите винт диафрагмы на разрыхленность 2. Воздушные пузыри в проверке выхода жидкой соединение всасывающей трубы для хороший герметизировать.   Проверите связь между всасывающая труба и впускной коллектор для хороший герметизировать.   Проверите колцеобразное уплотнение между впускным коллектором и жидкой проверкой крышки винты диафрагмы для проверки выхода насоса разрыхленности 3. низкой подача воздуха стабилизированы.   Проверите вход/выход для любого засорения.   Проверите соединители соединяя впускной коллектор для проверки закрепленности воздуха что шарик не вставлен к месту или шарик неправильно не усажен.   4. воздух дишаргед от отверстия вытыхания когда никакое ресипрокатинг движение.   Проверите кольцо уплотнения (33) на сползенном клапане (35).   Проверите кольцо уплотнения (20) на штанге пуска (45).   Проверите кольцо уплотнения (25) на продольной рулевой штанга диафрагмы
