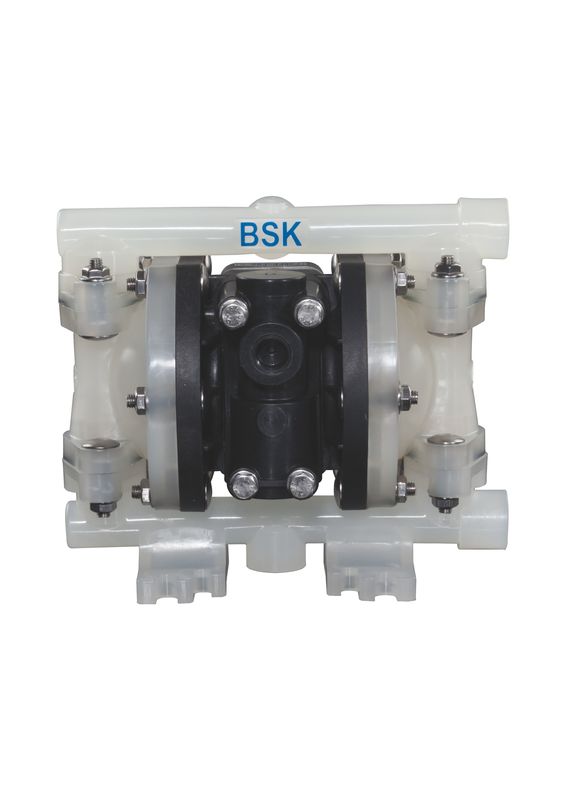

Пневматический воздух насоса диафрагмы полипропилена привелся в действие 44Л/Мин 6.9бар
Насос диафрагмы воздуха
(также знайте как насос мембраны, управляемый воздухом двойной насос диафрагмы (АООД) или пневматический насос диафрагмы) этот пользы сочетание из ресипрокатинг действия клапанов резины, термопластиковых или тефлондяфрагм и соответствующих любая сторона диафрагмы (задерживающего клапана, клапан-бабочек, клапанных решеток, или любой другой формы запорных клапанов) нагнести жидкость.
| Деталь | Описание | Блок | Диаграмма ссылки |
| 1 | Максимальное давление воздуховода | Мпа | 0,6 |
| 2 | Максимальный расход потока | 1/Мин | 27 |
| 3 | Максимальный подъем | М | 45 |
| 4 | Максимальное давление выхода | Мпа | 0,6 |
| 5 | Максимальный размер частицы | мм | 1 |
| 6 | Вес | кг | 1,8 |
| 7 | Уровень шума | дб | <68 |
| 8 | Максимальное сухое всасывание | м | 4,2 |
Спецификации
Насос диафрагмы воздуха
1. не утечка
2. хорошее проведение затравки собственной личности
3. транспортируйте все виды средства
4. материал: Литая сталь, Алу, СС, ПП
Применение
1, ядовитая, горючая и волатилизабле жидкость.
2, сильная кислота, сильные жидкости алкалиа с корозией
3, автоцистерна, завод билк, нагрузка и разгружают нефтяных продуктов
4, соленье, пульпа плода, картофельные пюре, шоколады, етк
5, краска, резина, пигмент и прилипатели
6, различная керамическая пульпа, гроутинг, миномет и слурры
7, различный латекс, органические растворители, заполняя
8, обнажающ несущей масла (вода насоса грязная и остаточное масло)
9, общий хмель, тонкий затир из силы дрожжей, сироп и меласса
10, особенная жидкость
Общее описание
Насос диафрагмы предлагает высокообъемную доставку даже на низкое воздушное давление и растояние дороги б вариантов материальной совместимости доступных. См. модель и диаграмма варианта. Насос обеспечен с модуларизед мотором воздуха и жидким разделом.
Управляемый воздухом насос диафрагмы друг производит давление жидкости входа и положительное давление жидкости в жидкой камере путем использование разницы в давления в камере воздуха. Шариковый клапан может обеспечить прямой поток жидкости.
Задействовать насоса начнет по мере того как воздушное давление приложено и оно будет продолжаться нагнести и сдержать вверх с требованием. Оно построит и поддержит линию прес - конечно и остановит задействовать как только максимальное давление в магистрали достигается (дис - пенсинг закрытый прибор) и возобновит нагнести как нужно.
ЖИДКАЯ РАЗБОРКА РАЗДЕЛА
Извлеките верхний и более низкий коллектор (1) и (11).
Извлеките шарик (2), кольцо «о» (3) (47) и седло шарового клапана (4).
Извлеките жидкую крышку (5).
ПРИМЕЧАНИЕ: Только модели диафрагмы используют основную диафрагму (6А) и диафрагму подпорки (6). См. вспомогательный иляры взгляд в жидкой иллюстрации раздела.
Извлеките винт (10), шайба (9), диафрагма (6А, 6) и шайба диафрагмы (7, 8).
ПРИМЕЧАНИЕ: Не поцарапайте или не повредите поверхность (23) штанги диафрагмы.
ЖИДКАЯ РАЗБОРКА РАЗДЕЛА
Реассембле в обратном порядке.
Очистите и проверите все части. Замените ворн или поврежденные части на новые части по мере необходимости.
Смажьте (23) штангу диафрагмы и 25) Кольцо «ы» с тавотом.
Исправьте штанга диафрагмы (23) с вспомогательным инструментом установки.
До окончательного крепления болтов и гаек, пожалуйста определите ли диафрагма (6А, 6) выровняно с жидкой крышкой (5) как следует для избежания переплетать диафрагмы.
Для моделей используя диафрагму тефлона: 3 резиновых диафрагмы (6) на стороне, которой отметьте с ПРОВЕТРИВАЮТ СТОРОНУ «камеру воздуха» установлены перед лицом тела насоса.
Начните насос, проверите крепление и запечатывание после того как оно бежит на период времени.
