Подробная информация о продукте:
Оплата и доставка Условия:
|
| Гарантия:: | 12 месяца | Продукция: | Отсутствие насоса диафрагмы погружающийся утечки |
|---|---|---|---|
| Максимальный расход потока: | 378-667l/min | Максимальный подъем: | 70m |
| Использование: | Пневматический насос | Особенность: | Высокая эффективность |
| Выделить: | насос диафрагмы мембраны подъема 70m,Пневматический насос диафрагмы мембраны привода |
||

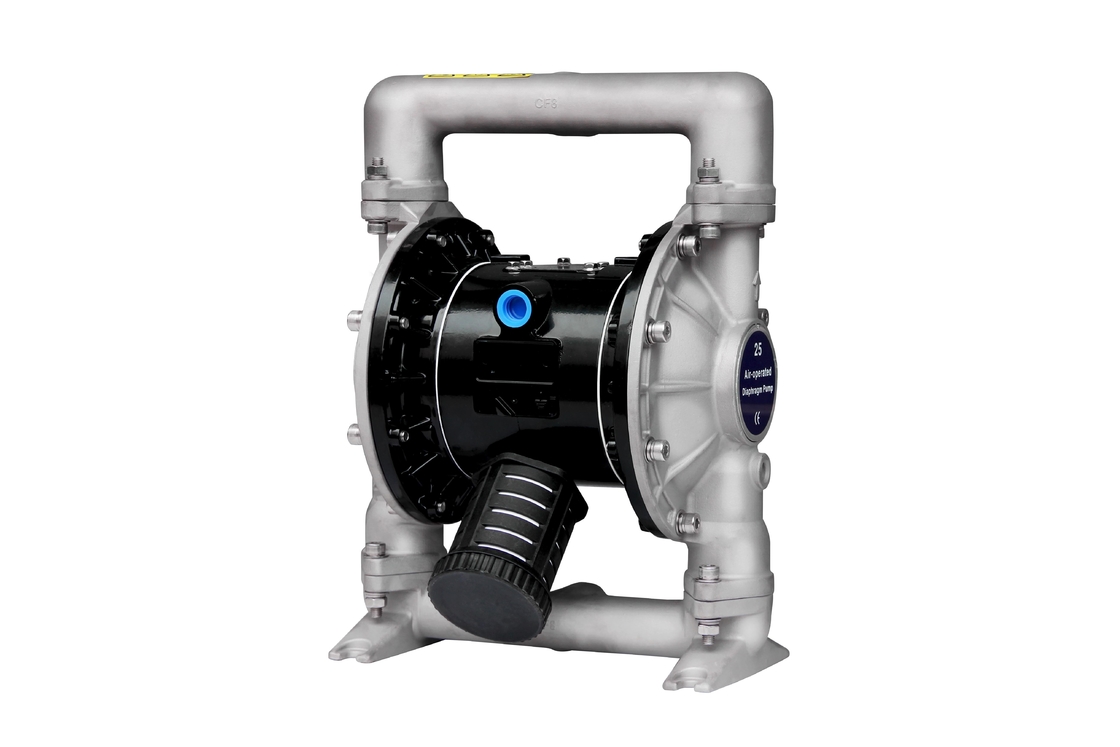

Насос мембраны с пневматической диафрагмой привода
Отсутствие мембраны насоса диафрагмы погружающийся утечки для промышленного
Введение насоса диафрагмы погружающийся
Насос диафрагмы предлагает высокообъемную доставку даже на низкое воздушное давление и растояние дороги b вариантов материальной совместимости доступных. См. модель и диаграмма варианта. Насос обеспечен с modularized мотором воздуха и жидким разделом.
Воздух привелся в действие насос диафрагмы друг производит давление жидкости входа и положительное давление жидкости в жидкой камере путем использование разницы в давления в камере воздуха. Шариковый клапан может обеспечить прямой поток жидкости.
Задействовать насоса начнет по мере того как воздушное давление приложено и оно будет продолжаться нагнести и сдержать вверх с требованием. Оно построит и поддержит линию pres - уверенные и остановит задействовать раз максимальное давление в магистрали достигает (dis - pensing закрытый прибор) и возобновит нагнести по мере того как.
Насос диафрагмы воздуха (также знайте как насос мембраны, воздух привел в действие двойной насос диафрагмы (AOOD) или пневматический насос диафрагмы) который использует сочетание из клапанов reciprocating действия резиновых, термопластиковых или диафрагмы и соответствующих любая сторона диафрагмы (задерживающего клапана, клапан-бабочек, клапанных решеток, или любой другой формы запорных клапанов) для того чтобы нагнести жидкость.
Параметры насоса диафрагмы погружающийся
| Деталь | Описание | Блок | Диаграмма ссылки |
| 1 | Максимальное давление воздуховода | Mpa | 0,83 |
| 2 | Максимальный расход потока | Л/МИН | 378 |
| 3 | Максимальный подъем | M | 70 |
| 4 | Максимальное давление выхода | Mpa | 0,83 |
| 5 | Максимальный размер частицы | mm | 6 |
| 6 | Вес | kg | 23 |
| 7 | Уровень шума | db | <70 |
Применение насоса диафрагмы погружающийся:
Пневматический насос диафрагмы новая транспортируя машина, которая романный вид насоса. Обжатый воздух как источник питания, может быть пользой в любой въедливой жидкости, жидкостной с частицой, большой вязкостью, легкое испаряющим, огнеопасной, сильно токсическая жидкость.
Спецификации насоса диафрагмы погружающийся
Насос диафрагмы воздуха
1. не утечка
2. хорошее проведение затравки собственной личности
3. транспортируйте все виды средства
4. материал: Литая сталь, Alu, SS, PP
BG 2 5 X X ДО XX X X ДО X X (модельный выбор)
Форма рта трубы: C-фланец A-BSP B-NPT (f)
Материал диафрагмы: 9 – Santoprene h – Hytrel T - PTFE/Santoprene
Материал шарика: 9 - Santoprene h – Hytre t – PTFE a - винилацеталь
Материал седла шарового клапана: P/K – полипропилен/Kynoar SS – нержавеющая сталь
Материал насоса: SS – AL нержавеющей стали – алюминиевый сплав CI углерода стального P/K – полипропилена/Kynoar
Максимальная прикладная температура ограничивается (материал диафрагмы/шарика/уплотнения)
Винилацеталь ···············································40°- 150°F (4,4 - 65.5°C)
Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) ·················································40° - 220°F (4.4° - 104°C) Нитрил··················································10° - 180°F (- 12° - 82°C) Viton···················································- 40° - 350°F (- 40°-176.6°C) Hytrel··················································- 20°-150°F (- 12° - 93°C) Kynar··················································10°-200°F (- 28.9° - 65.5°C) Полипропилен········································32° - 175°F (0-79.4°C)
Общее описание
Требования для воздуха и смазки
ЧРЕЗМЕРНОЕ ВОЗДУШНОЕ ДАВЛЕНИЕ. Смогите причинить повреждение насоса, личную травму или повреждение свойства.
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
Обслуживание
ЖИДКАЯ РАЗБОРКА РАЗДЕЛА
ПРИМЕЧАНИЕ: Только модели диафрагмы используют основную диафрагму (6A) и резервную диафрагму (6). См. вспомогательное iliary взгляд в жидкой иллюстрации раздела.
ЖИДКАЯ РАЗБОРКА РАЗДЕЛА
Разборка частей в жидком разделе
a) во-первых, извлекает насос из системы и стока трубопровода с материалов от насоса внутрь. место b) насос в чистой окружающей среде работы. c) разбирает трубу выхода (1) от насоса во-первых, и после этого примите вне шарик (2), чашку o (3) и (47) и седло шарового клапана (4) от верхнего конца жидкой крышки (5) в последовательности. Позже что, место насос вверх ногами и разобрать вход труба (11) принять вне чашку o (3) и (47), седло шарового клапана (4) и шарик (2) от жидкой крышки (5). отпуск d) болты вокруг 2 жидких крышек, который нужно демонтировать крышка (5). отпуск e) винт диафрагмы (10) и извлечь диафрагму шайба (7), (8) и диафрагма (6) от обоих концов. Извлеките штангу диафрагмы (23) и уплотнение губ-формы кольцо (25) можно заменить. Разборка частей для клапана воздуха f) отпустить болт (39) во-первых, и после этого разобрать клапан воздуха кожух (38), воздушный дефлектор (42) и герметизируя набивка (40), и (41). g) принимает вне кусок клапана (36) и плиту клапана (37) от кожух клапана воздуха (38). h) разбирает circlip (29) и принимает вне крышку конца предела (31) от обоих концов кожуха клапана воздуха (38), и вас смогите заменить чашку (30) как нужно. I) вы можете проверить типа губ упаковку (33) после нажимать вне катышка (35) от кожуха клапана воздуха (38) с руки. Разборка частей для пилотного клапана j) отпускает 4 болта (16) исправляющ головка цилиндра во-первых, и после этого разберите головку цилиндра (14) и (18) на обоих концах и извлеките чашку o (1ъ). k) извлекает герметизируя набивку (19) из паза кожух мотора (15). l) выкидывает пилотную штангу (22) и штангу пуска (45) от мотора кожух (15) и вы можете заменить типа губ упаковку (20) на штанге пуска или чашке o (44) на пилотной штанге. Разборка насоса диафрагмы Шаги разборки насоса несовместимы с та из разборки, поэтому вы добросердечно спрошены, что оплачиваете внимание к следующему в процессе разборки: 1) все элементы запечатывания, так же, как их части контакта, быть смазано. 2) пожалуйста проверяет осторожно до пользы всего запечатывания элементы повреждены ли они, как поверхность повреждение. Если повреждено, пожалуйста замените новые одни. 3) направление губы типа губ упаковки (20) (, 25) и (33) быть последовательна с направлением показанным в диаграмма. 4) болты на жидкой крышке должны друг быть прикреплены противоположными углами для того чтобы достигнуть лучшего герметизируя результата. Диагностика 1. Некоторая жидкость стекается от отверстия вытыхания вперед с воздушными потоками. Проверите диафрагму для любого повреждения. Проверите винт диафрагмы для разрыхленности 2. Воздушные пузыри в жидкости выхода Проверите соединение всасывающей трубы для хороший герметизировать. Проверите связь между всасывающая труба и впускной коллектор для хороший герметизировать. Проверите колцеобразное уплотнение между впускным коллектором и жидкая крышка Проверите винты диафрагмы для разрыхленности 3. низкий выход насоса Проверите подачу воздуха стабилизирован. Проверите вход/выход для любого засорения. Соединители проверки соединяя впускной коллектор для воздуха закрепленность Проверите что шарик не вставлен к месту или шарик не неправильно усаженный. 4. воздух discharged от отверстия вытыхания когда туда никакое reciprocating движение. Кольцо уплотнения проверки (33) на сползенном клапане (35). Кольцо уплотнения проверки (20) на штанге пуска (45). Кольцо уплотнения проверки (25) на продольной рулевой штанга диафрагмы.
Материал Stianless стальной для всего насоса
Восхитительная бросая технология
Обслуживание внешнего воздуха клапан-легкое
