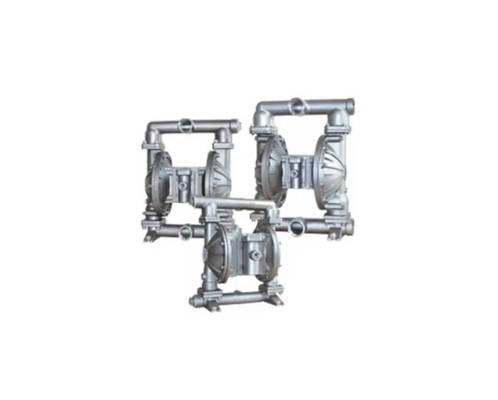

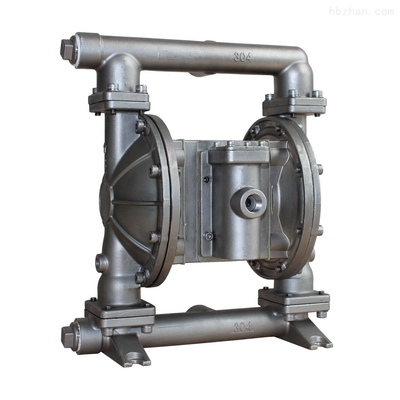

378L / Минимальный насос мембраны с пневматической диафрагмой привода

Общее описание

Требования для воздуха и смазки

ЧРЕЗМЕРНОЕ ВОЗДУШНОЕ ДАВЛЕНИЕ. Смогите причинить повреждение насоса, личную травму или повреждение свойства.

• Фильтр способный на фильтровать вне частицы более большие чем 50 микронов должен быть использован на подаче воздуха. Никакая смазка необходимо за исключением смазки кольца «o» которая приложена во время собрания или ремонта.
• Если смазанный воздух присутствует, то убеждайтесь что он совместим с кольцами и уплотнениями «o» в разделе мотора воздуха насоса.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

• Всегда потопите насос с растворителем совместимым с будучи нагнетанным материалом если будучи нагнетанным материал подлежит «настраивать» когда не в пользе на период времени.
• Отключите подачу воздуха от насоса если он быть неактивен на немного часов.
• Том материала выхода управлен не только подачей воздуха но также материальной поставкой доступной на входе. Трубопровод материальной поставки не должен быть слишком небольшой или рестриктивн. Уверен не использовать шланг который мог обрушиться.
• Когда насос диафрагмы использован в ситуации принудительной подачи (затопленного входа), порекомендовано, чтобы «задерживающий клапан» был установлен на воздуховод.
• Обеспечьте ноги насоса диафрагмы к соответствующей поверхности для обеспечения против повреждения вибрацией.

Обслуживание

• Пожалуйста см. компонентная схема в сборочных чертежах для того чтобы посмотреть вверх серийные номера и имена частей и схватить информацию частей и пакета услуг обслуживания.
• Части некоторого BSK отмечены как «нося части», которые могут conduce к быстрому уменьшению обслуживания и времени простоя.
• Наборы обслуживания разделены для того чтобы обслуживать 2 отдельных функции насоса диафрагмы: 1. РАЗДЕЛ ВОЗДУХА, ЖИДКИЙ РАЗДЕЛ 2. ЖИДКИЙ SEC - TION разделенные самые дальние для того чтобы соответствовать ВАРИАНТАМ типичной части МАТЕРИАЛЬНЫМ.
• Обеспечьте чистую рабочую поверхность для защиты чувствительных внутренних двигающих частей от загрязнения от грязи и побочной примеси во время разборки и разборки обслуживания.
• Держите хорошие показатели сервисной деятельности и включайте насос внутри preven - tive программа технического обслуживания.
• Перед демонтировать, пустой захваченный материал в человеке выхода - ifold путем поворачивать насос вверх ногами для того чтобы стечь материал от насоса.

ЖИДКАЯ РАЗБОРКА РАЗДЕЛА

• Извлеките верхний и более низкий коллектор (1) и (11).
• Извлеките шарик (2), кольцо «o» (3) (47) и седло шарового клапана (4).
• Извлеките жидкую крышку (5).

ПРИМЕЧАНИЕ: Только модели диафрагмы используют основную диафрагму (6A) и резервную диафрагму (6). См. вспомогательное iliary   взгляд в жидкой иллюстрации раздела.

• Извлеките винт (10), шайба (9), диафрагма (6A, 6) и шайба диафрагмы (7, 8).
  ПРИМЕЧАНИЕ: Не поцарапайте или не повредите поверхность (23) штанги диафрагмы.

ЖИДКАЯ РАЗБОРКА РАЗДЕЛА

• Reassemble в обратном порядке.
• Очистите и проверите все части. Замените несенные или поврежденные части на новые части по мере необходимости.
• Смажьте (23) штангу диафрагмы и 25) Кольцо «y» с тавотом.
• Исправьте штанга диафрагмы (23) с вспомогательным инструментом установки.
• До окончательного крепления болтов и гаек, пожалуйста определите ли диафрагма (6A, 6) выровняно с жидкой крышкой (5) как следует для избежания переплетать диафрагмы.
• Для моделей используя диафрагму: 3 резиновых диафрагмы (6) на стороне, которой отметьте с ПРОВЕТРИВАЮТ БОРТОВУЮ «камеру воздуха» установлены перед лицом тела насоса.
• Начните насос, проверите крепление и герметизировать после того как оно бежит на период времени.

Разборка частей в жидком разделе

) во-первых, извлечь насос из системы и стока трубопровода   с материалов от насоса внутрь.   место b) насос в чистой окружающей среде работы.   c) разбирает трубу выхода (1) от насоса во-первых, и после этого   примите вне шарик (2), чашку o (3) и (47) и седло шарового клапана (4)   от верхнего конца жидкой крышки (5) в последовательности. Позже   что, место насос вверх ногами и разобрать вход   труба (11) принять вне чашку o (3) и (47), седло шарового клапана (4)   и шарик (2) от жидкой крышки (5).   отпуск d) болты вокруг 2 жидких крышек, который нужно демонтировать   крышка (5).   отпуск e) винт диафрагмы (10) и извлечь диафрагму   шайба (7), (8) и диафрагма (6) от обоих концов.   Извлеките штангу диафрагмы (23) и уплотнение губ-формы   кольцо (25) можно заменить.   Разборка частей для клапана воздуха   f) отпустить болт (39) во-первых, и после этого разобрать клапан воздуха   кожух (38), воздушный дефлектор (42) и герметизируя набивка (40), и   (41).   g) принимает вне кусок клапана (36) и плиту клапана (37) от   кожух клапана воздуха (38).   h) разбирает circlip (29) и принимает вне крышку конца предела   (31) от обоих концов кожуха клапана воздуха (38), и вас   смогите заменить чашку (30) как нужно.   I) вы можете проверить типа губ упаковку (33) после нажимать вне   катышка (35) от кожуха клапана воздуха (38) с   руки.   Разборка частей для пилотного клапана   j) отпускает 4 болта (16) исправляющ головка цилиндра во-первых, и после этого   разберите головку цилиндра (14) и (18) на обоих концах и   извлеките чашку o (1ъ).   k) извлекает герметизируя набивку (19) из паза    кожух мотора (15).   l) выкидывает пилотную штангу (22) и штангу пуска (45) от мотора   кожух (15) и вы можете заменить типа губ упаковку (20)   на штанге пуска или чашке o (44) на пилотной штанге.   Разборка насоса диафрагмы   Шаги разборки насоса несовместимы с   та из разборки, поэтому вы добросердечно спрошены, что оплачиваете   внимание к следующему в процессе разборки:   1) все элементы запечатывания, так же, как их части контакта,   быть смазано.   2) пожалуйста проверяет осторожно до пользы всего запечатывания   элементы повреждены ли они, как поверхность   повреждение. Если повреждено, пожалуйста замените новые одни.   3) направление губы типа губ упаковки (20) (, 25) и   (33) быть последовательна с направлением показанным в   диаграмма.   4) болты на жидкой крышке должны друг быть прикреплены   противоположными углами для того чтобы достигнуть лучшего герметизируя результата.      Диагностика   1. Некоторая жидкость стекается от отверстия вытыхания вперед   с воздушными потоками.   Проверите диафрагму для любого повреждения.   Проверите винт диафрагмы для разрыхленности   2. Воздушные пузыри в жидкости выхода   Проверите соединение всасывающей трубы для хороший герметизировать.   Проверите связь между всасывающая труба и   впускной коллектор для хороший герметизировать.   Проверите колцеобразное уплотнение между впускным коллектором и   жидкая крышка   Проверите винты диафрагмы для разрыхленности   3. низкий выход насоса   Проверите подачу воздуха стабилизирован.   Проверите вход/выход для любого засорения.   Соединители проверки соединяя впускной коллектор для воздуха   закрепленность   Проверите что шарик не вставлен к месту или шарик   не неправильно усаженный.   4. воздух discharged от отверстия вытыхания когда туда   никакое reciprocating движение.   Кольцо уплотнения проверки (33) на сползенном клапане (35).   Кольцо уплотнения проверки (20) на штанге пуска (45).   Кольцо уплотнения проверки (25) на продольной рулевой штанга диафрагмы.
