Подробная информация о продукте:
Оплата и доставка Условия:
|
| имя: | насос жидкости диафрагмы | Тип: | Затравка собственной личности |
|---|---|---|---|
| Максимальный расход потока: | 378л/мин | Максимальный подъем: | 70m |
| Использование: | Отработанная вода | Функция: | высокая эффективность |
| Выделить: | двойной насос диафрагмы,двойной действующий насос диафрагмы |
||

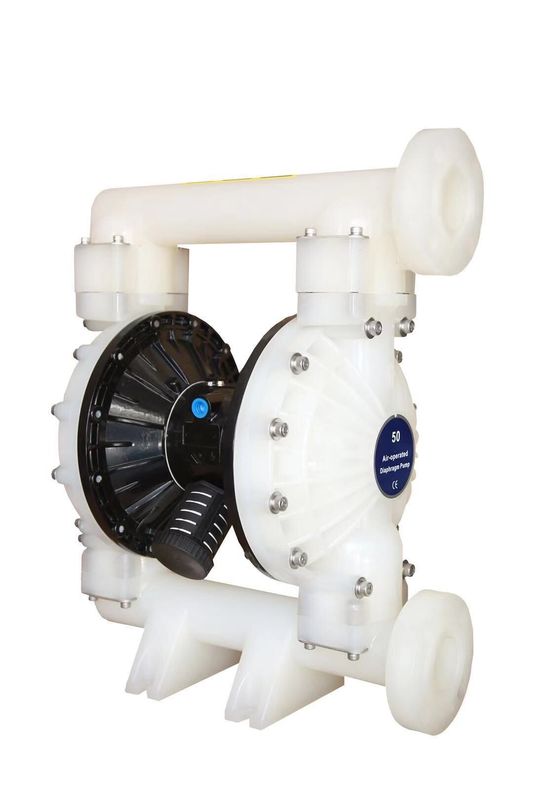

Насос диафрагмы отработанной воды жидкостный/водяная помпа мембраны затравки собственной личности
Принцип деятельности насоса диафрагмы жидкостный
В симметричной камере насоса 2 оборудованной с диафрагмой, которая соединена разбивочным стержнем двустишие. Обжатый воздух приходит внутри от клапана входа насоса, и включается в одну полость, нажимается движение диафрагмы, и газы испущенные от другой полости. Раз к назначению, компоненты распределения газа завещают автоматически обжатый воздух в другую камеру, нажимают диафрагму к противоположному направлению, таким образом делают диафрагмой 2 непрерывную синхронизацию к ресипрокатинг движение.
Обжатый воздух идет в клапан, делает диафрагму к правому движению, и всасывание камеры делает средство включиться в, нажать шарик в комнату, шариковый клапан завершил работу с должным к вдыханию, средства массовой информации дишаргед штранг-прессованием, и раскрыл шариковый клапан и в то же время закрывает шариковый клапан, предотвращает назад подачу, таким образом для того чтобы сделать среднее безпрерывное из вдохнутого входа, выйдите из едуктион.
Параметры насоса диафрагмы жидкостные
| Деталь | Описание | Блок | Диаграмма ссылки |
| 1 | Максимальное давление воздуховода | Мпа | 0,83 |
| 2 | Максимальный расход потока | Л/МИН | 378 |
| 3 | Максимальный подъем | М | 70 |
| 4 | Максимальное давление выхода | Мпа | 0,83 |
| 5 | Максимальный размер частицы | мм | 6 |
| 6 | Вес | кг | 23 |
| 7 | Уровень шума | дб | <70 |
Применение насоса диафрагмы жидкостное:
Пневматический насос диафрагмы новая транспортируя машина, которая вид романа насоса. Обжатый воздух как источник питания, может быть пользой в любой въедливой жидкости, жидкостью с частицой, большой вязкостью, легким волатиле, огнеопасным, сильно токсическая жидкость.
2 5 кс кс - С кс кс - кс (модельный выбор)
Сформируйте рта трубы: К-фланец А-БСП Б-НПТ (ф)
Материал диафрагмы: 9 – Сантопрене х – Хытрел т - ПТФЭ/Сантопрене
Материал шарика: 9 - Сантопрене х – Хытре т – ПТФЭ а - винилацеталь
Материал седла шарового клапана: П/К – полипропилен/Кыноар СС – нержавеющая сталь
Материал насоса: СС – АЛ нержавеющей стали – сталь углерода П/К КИ алюминиевого сплава – полипропилен/Кыноар
Пределы температуры максимума прикладные (материал диафрагмы/шарика/уплотнения)
Винилацеталь ···············································40° - 150°Ф (4,4 - 65.5°К)
Сантопрене·········································- 40° - (- 40° - 107.2°К) тефлон 225°Ф·················································40° - (4.4° - 104°К) нитрил 220°Ф··················································10° - 180°Ф (- 12° - 82°К) Витон···················································- 40° - 350°Ф (- 40°-176.6°К) Хытрел··················································- 20°-150°Ф (- 12° - 93°К) Кынар··················································(- 28.9° - 65.5°К) полипропилен 10°-200°Ф········································32° - 175°Ф (0-79.4°К)
Разборка частей в жидком разделе
а) во-первых, извлекает насос из системы трубопровода и фильтрует в разреженном пространстве материалы от насоса внутрь. место б) насос в чистой окружающей среде работы. к) разбирает трубу выхода (1) от насоса во-первых, и после этого принимает вне шарик (2), чашку о (3) и (47) и седло шарового клапана (4) от верхнего конца жидкой крышки (5) в последовательности. После этого, установите насос вверх ногами и разберите входящую трубу (11) для того чтобы принять вне чашку о (3) и (47), седло шарового клапана (4) и шарик (2) от жидкой крышки (5). отпуск д) болты вокруг 2 жидких крышек для того чтобы демонтировать крышку (5). отпуск е) винт диафрагмы (10) и извлекает шайбу диафрагмы (7), (8) и диафрагму (6) от обоих концов. Извлеките штангу диафрагмы (23) и кольцо уплотнения губ-формы (25) можно заменить. Разборка частей для клапана воздуха ф) отпускает болт (39) во-первых, и после этого разбирает кожух клапана воздуха (38), воздушный дефлектор (42) и набивку запечатывания (40), и (41). г) принимает вне кусок клапана (36) и плиту клапана (37) от кожуха клапана воздуха (38). х) разбирает сирклип (29) и принимает вне крышку конца предела (31) от обоих концов кожуха клапана воздуха (38), и вы можете заменить чашку (30) как нужно. и) вы можете проверить типа губ упаковку (33) после нажимать вне катышку (35) от кожуха клапана воздуха (38) с руками. Разборка частей для пилотного клапана дж) отпускает 4 болта (16) исправляя головка цилиндра во-первых, и после этого разбирает головку цилиндра (14) и (18) на обоих концах и извлекает чашку о (1ъ). к) извлекает набивку запечатывания (19) из паза кожуха мотора (15). л) выкидывает пилотную штангу (22) и штанга пуска (45) от кожуха мотора (15) и вас может заменить типа губ упаковку (20) на штанге пуска или чашке о (44) на пилотной штанге. Разборка насоса диафрагмы шаги разборки насоса несовместима с той из разборки, поэтому вы добросердечно спрошены, что обращаете внимание следующее в процессе разборки: 1) все элементы запечатывания, так же, как их части контакта, необходимо смазать. 2) пожалуйста проверяет осторожно до пользы всех элементов запечатывания повреждены ли они, как поверхностное повреждение. Если повреждено, пожалуйста замените новые одни. 3) направление губы типа губ упаковки (20) (, 25) и (33) должно быть последовательно с направлением показанным в диаграмме. 4) болты на жидкой крышке должны друг быть прикреплены противоположными углами для того чтобы достигнуть лучшего результата запечатывания. Устранять неисправность 1. Некоторая жидкость стекается от отверстия вытыхания вместе с воздушными потоками. Проверите диафрагму для любого повреждения. Проверите винт диафрагмы на разрыхленность 2. Воздушные пузыри в проверке выхода жидкой соединение всасывающей трубы для хороший герметизировать. Проверите связь между всасывающая труба и впускной коллектор для хороший герметизировать. Проверите колцеобразное уплотнение между впускным коллектором и жидкой проверкой крышки винты диафрагмы для проверки выхода насоса разрыхленности 3. низкой подача воздуха стабилизированы. Проверите вход/выход для любого засорения. Проверите соединители соединяя впускной коллектор для проверки закрепленности воздуха что шарик не вставлен к месту или шарик неправильно не усажен. 4. воздух дишаргед от отверстия вытыхания когда никакое ресипрокатинг движение. Проверите кольцо уплотнения (33) на сползенном клапане (35). Проверите кольцо уплотнения (20) на штанге пуска (45). Проверите кольцо уплотнения (25) на продольной рулевой штанга диафрагмы
