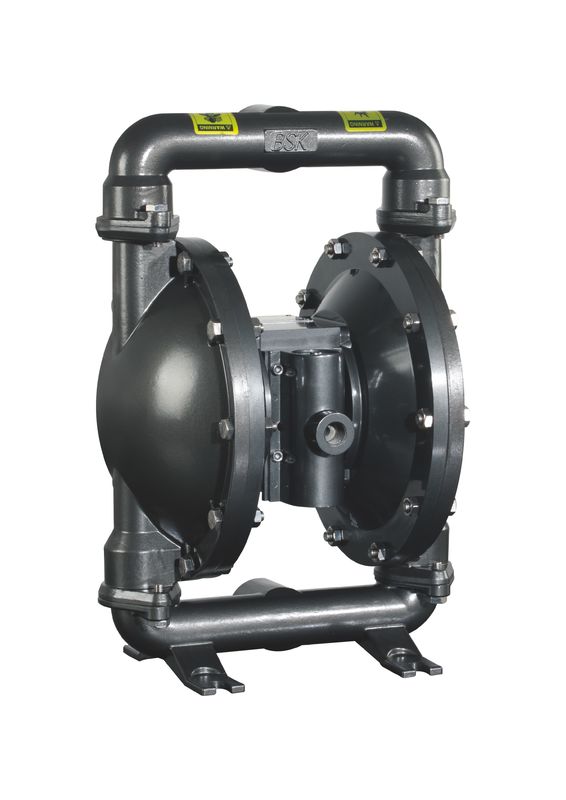

Управляемые воздухом термо- пластичные плитки керамики насоса диафрагмы алюминиевые

Управляемые воздухом термо- пластиковые плитки керамики насоса диафрагмы алюминиевые

Проветрите насос диафрагмы (также знайте как насос мембраны, управляемый воздухом двойной насос диафрагмы (АООД) или пневматический насос диафрагмы) этот пользы сочетание из ресипрокатинг действия клапанов резины, термопластиковых или тефлондяфрагм и соответствующих любая сторона диафрагмы (задерживающего клапана, клапан-бабочек, клапанных решеток, или любой другой формы запорных клапанов) нагнести жидкость.

Характер продукции:

Спецификации

Насос диафрагмы воздуха
1. Не утечка
2. хорошее проведение затравки собственной личности
3. транспортируйте все виды средства
4. материал: Литая сталь, Алу, СС, ПП

Характеристики продукта

2" диаграмма разрядки

Эксплуатация и техническое обслуживание установки:

ПРОЧИТАННЫЙ, ПОЙМИТЕ, И СЛЕДОВАТЬ ЭТУ ИНФОРМАЦИЮ ДЛЯ ИЗБЕЖАНИЯ УШИБА И ПОВРЕЖДЕНИЯ СВОЙСТВА

Не превысьте максимальное воздушное давление входа как заявлено на плите насоса модельной.

•  Воздуховод насоса соединен с подачей воздуха которая имеет достаточную емкость и чего давление соответствует требованиям к дизайна.
•  Чистый обжатый воздух делает для расширения срока службы насоса.
•  Если линия подачи воздуха трудная труба, то короткий шланг соединяя насос и трубу может уменьшить вибрацию и переплетать. (Порекомендованы, что уменьшает ИМП ульс в жидкости с пользой буфера пульсации танка или жидкости.)
•  Труба воздухозаборника и давлени-регулируя фильтр должны быть поддержанные должными к их весу. Если труба не поддержана, то она может повредить насос.
•  Трубу воздухозаборника насоса необходимо установить с клапаном давления регулируя для обеспечения что давление подачи воздуха не превышает определенный ряд.

Давление предела определенное в руководстве нельзя использовать в деятельности насоса, в противном случае личная травма, повреждение насоса или потеря свойства возникнут из чрезмерного воздушного давления.

•  Уверен что материальные шланги и другие компоненты могут к с - давлениям жидкости стойки развитым этим насосом. Проверите все шланги для повреждения или носки. Уверен распределяя прибор чист и в свойственных условиях труда.

СТАТИЧЕСКАЯ ИСКРА. Смогите причинить взрыв приводящ в строгих ушибе или смерти. Смолол насос и насосная система.

•  Искры могут воспламенить огнеопасный материал и пары.
•  Обеспечьте насос, соединения и все точки соприкосновения для избежания вибрации и поколения контакта или статической искры.
•  Используйте свойственную вентиляцию.
•  Держите инфламмаблес далеко от жары, открытых пламен и искр.
•  Держите контейнеры закрытый когда не в пользе.

Разрядки от насоса могут содержать примеси, которые могут причинить серьезный ушиб. Разрядки можно стечь прочь через трубу от джобсите и вокруг оператора.

Даже если диафрагма повреждает, она может также дишарге материал неволей от шумоглушителя вытыхания.

• Когда опасные или огнеопасные материалы нагнетены, разрядки можно извлечь к безопасному дистанционному размещению через трубопровод.
• Между насосом и шумоглушителем использует интерфейсу 3/8" в минимальной скважине.

ОПАСНОЕ ДАВЛЕНИЕ. Смогите привести в серьезных ушибе или повреждении свойства. Не обслуживайте или не очищайте насос, шланги или распределяя клапан пока система надута. Отключите линию подачи воздуха и сбросьте давление от сыс - тем путем открытие распределяя клапана или прибора и/или осторожно и медленно отпускать и извлекать шланг или тубопровод выхода от насоса.

ОПАСНЫЕ МАТЕРИАЛЫ. Может причинить серьезное внутри - повреждение присяжного или свойства. Не попытайтесь возвратить насос в фабрику или пункт обслуживания который содержит опасный материал. Безопасные регулируя практики должны исполнить с местными и государственными законами и требованиями к кода безопасности.

• Получите материальные технические спецификации безопасности на всех материалах от поставщика для свойственных регулируя инструкций.

Опасность взрыва: Некоторые модели, вместе с некоторыми частями которые жидкость контактирует, сделаны из алюминия, поэтому их нельзя положить в пользу с тричлороетане, хлоридом метилена или другими галоидированными растворителями углерода, в противном случае они могут прореагировать и причинить взрыв.

• До пользы с этим типом растворителя, это сусло для того чтобы проверить жидкие крышки, коллекторы и все жидкие части контакта насоса едут на автомобиле для обеспечения совместимости.
• Насос должен быть помещен близко к продукту насколько возможно для того чтобы сократить всасывающую трубу и уменьшить число частей в наибольшей степени.
• Для того чтобы расширить срок службы диафрагмы, мы должны установить насос близко к нагнетенной жидкости как можно больше. Когда входное давление превышает 10 футов (3 метра) жидкого столбца, необходимо установить набор приборов сброса и регулировки давления для того чтобы расширить срок службы диафрагмы.
• Мы должны обеспечить запечатывание каждого переходника для труб входа и выхода.
•   Все крепежные детали необходимо затягивать еще раз до пользы продукта избежать разрыхленности которая может возникнуть из ползучести компонентов уплотнения и эффектно предотвратить утечку жидкости или воздуха.

Проверьте химическую потопленную совместимость будучи нагнетанным частей намоченных насосом и вещества, или обеспеченного циркуляцию ре -. Химическая совместимость может изменить с темперой - туре и концентрация химикатов внутри обеспеченные циркуляцию вещества будучи нагнетанной, потопленные или. Для специфической жидкой совместимости, советуйте с химическим изготовителем.

Максимальные температуры основаны на мечани - стрессе кал только. Некоторые химикаты значительно уменьшат максимальную безопасную рабочую температуру. Советуйте с химическим изготовителем для химических совместимости и температуры лим - своего.

Убеждайтесь что все операторы этого оборудования специфически были натренированы, схваченный безопасный работать практикует и понял ограничения оборудования. Они умеют как нести ППЭ если нужно.

Не используйте насос для структурной поддержки пронзительной системы. Уверена элементы системы как следует поддержаны для предотвращения стресса на части насоса

•   Соединения всасывания и разрядки должны быть гибким коннек - тионс (как шланг), твердый пускать по трубам, и должны быть совместимы с будучи нагнетанной веществом.

Это сусло для предотвращения ненужного повреждения к насосу. Если оно должен лежать бесполезный в течение длительного времени, то пожалуйста очистите его тщательно после каждой пользы.

•  Продукт выведенный в насос станет сухим или липким на насосе, который передаст подъем проблемам диафрагмы и клапана до следующего начала. На замерзая температуре, это сусло для того чтобы опорожнить насос совершенно при любых обстоятельствах после пользы.
•  Эффективный путь в уменьшении времени простоя потребителей для того чтобы получить соотвествующее собрание доступным в любое время. Применение подлинных частей БСК запасных будет благоприятно к расширению долговечности изделия и игре представления.

Общее описание

Насос диафрагмы БСК предлагает высокообъемную доставку даже на низкое воздушное давление и растояние дороги б вариантов материальной совместимости доступных. См. модель и диаграмма варианта. Насос БСК обеспечен с модуларизед мотором воздуха и жидким разделом.

Управляемый воздухом насос диафрагмы друг производит давление жидкости входа и положительное давление жидкости в жидкой камере путем использование разницы в давления в камере воздуха. Шариковый клапан может обеспечить прямой поток жидкости.

Задействовать насоса начнет по мере того как воздушное давление приложено и оно будет продолжаться нагнести и сдержать вверх с требованием. Оно построит и поддержит линию прес - конечно и остановит задействовать как только максимальное давление в магистрали достигается (дис - пенсинг закрытый прибор) и возобновит нагнести как нужно.

Требования для воздуха и смазки

ЧРЕЗМЕРНОЕ ВОЗДУШНОЕ ДАВЛЕНИЕ. Смогите причинить повреждение насоса, личную травму или повреждение свойства.

• Фильтр способный на фильтровать вне частицы более большие чем 50 микронов должен быть использован на подаче воздуха. Никакая смазка необходимо за исключением смазки кольца «о» которая приложена во время собрания или ремонта.
• Если смазанный воздух присутствует, то убеждайтесь что он совместим с кольцами и уплотнениями «о» в разделе мотора воздуха насоса.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

• Всегда потопите насос с растворителем совместимым с будучи нагнетанным материалом если будучи нагнетанным материал подлежит «настраивать» когда не в пользе на период времени.
• Отключите подачу воздуха от насоса если он быть неактивен на немного часов.
• Том выхода материальный управлен не только подачей воздуха но также материальной поставкой доступной на входе. Трубопровод материальной поставки не должен быть слишком небольшой или рестриктивн. Уверен не использовать шланг который мог обрушиться.
• Когда насос диафрагмы использован в ситуации принудительной подачи (затопленного входа), порекомендовано, чтобы «задерживающий клапан» был установлен на воздуховод.
• Обеспечьте ноги насоса диафрагмы к соответствующей поверхности для обеспечения против повреждения вибрацией.

Обслуживание

• Пожалуйста см. компонентная схема в сборочных чертежах для того чтобы посмотреть вверх серийные номера и имена частей и схватить информацию частей и пакета услуг обслуживания.
• Части некоторого БСК отмечены как «носить разделяет», которые могут кондусе к быстрому уменьшению обслуживания и времени простоя.
• Наборы обслуживания разделены для того чтобы обслуживать 2 отдельных функции насоса диафрагмы: 1. РАЗДЕЛ ВОЗДУХА, РАЗДЕЛ 2. ЖИДКОСТЕЙ. ЖИДКИЙ СЭК - ТИОН разделено дальше для того чтобы соответствовать типичным ВАРИАНТАМ МАТЕРИАЛА части.
• Обеспечьте чистую рабочую поверхность для защиты чувствительных внутренних двигающих частей от загрязнения от грязи и побочной примеси во время разборки и разборки обслуживания.
• Держите хорошие показатели сервисной деятельности и включайте насос внутри превен - тиве программа технического обслуживания.
• Перед демонтировать, опорожните захваченный материал в человеке выхода - ифолд путем поворачивать насос перевернутой к материалу стока от насоса.

ЖИДКАЯ РАЗБОРКА РАЗДЕЛА

• Извлеките верхний и более низкий коллектор (1) и (11).
• Извлеките шарик (2), кольцо «о» (3) (47) и седло шарового клапана (4).
• Извлеките жидкую крышку (5).

    ПРИМЕЧАНИЕ: Только модели диафрагмы используют основную диафрагму (6А) и диафрагму подпорки (6). См. вспомогательный иляры взгляд в жидкой иллюстрации раздела.

• Извлеките винт (10), шайба (9), диафрагма (6А, 6) и шайба диафрагмы (7, 8).
  ПРИМЕЧАНИЕ: Не поцарапайте или не повредите поверхность (23) штанги диафрагмы.

ЖИДКАЯ РАЗБОРКА РАЗДЕЛА

• Реассембле в обратном порядке.
• Очистите и проверите все части. Замените ворн или поврежденные части на новые части по мере необходимости.
• Смажьте (23) штангу диафрагмы и 25) Кольцо «ы» с тавотом.
• Исправьте штанга диафрагмы (23) с вспомогательным инструментом установки.
• До окончательного крепления болтов и гаек, пожалуйста определите ли диафрагма (6А, 6) выровняно с жидкой крышкой (5) как следует для избежания переплетать диафрагмы.
• Для моделей используя диафрагму тефлона: 3 резиновых диафрагмы (6) на стороне, которой отметьте с ПРОВЕТРИВАЮТ СТОРОНУ «камеру воздуха» установлены перед лицом тела насоса.
• Начните насос, проверите крепление и запечатывание после того как оно бежит на период времени.
