Подробная информация о продукте:
Оплата и доставка Условия:
|
| имя: | Насос мембраны | Применение: | различная сильная кислота |
|---|---|---|---|
| gurentee: | Один год | Уровень шума: | <70dB |
| Выделить: | кисловочный насос диафрагмы,двухсторонний портативный насос диафрагмы |
||

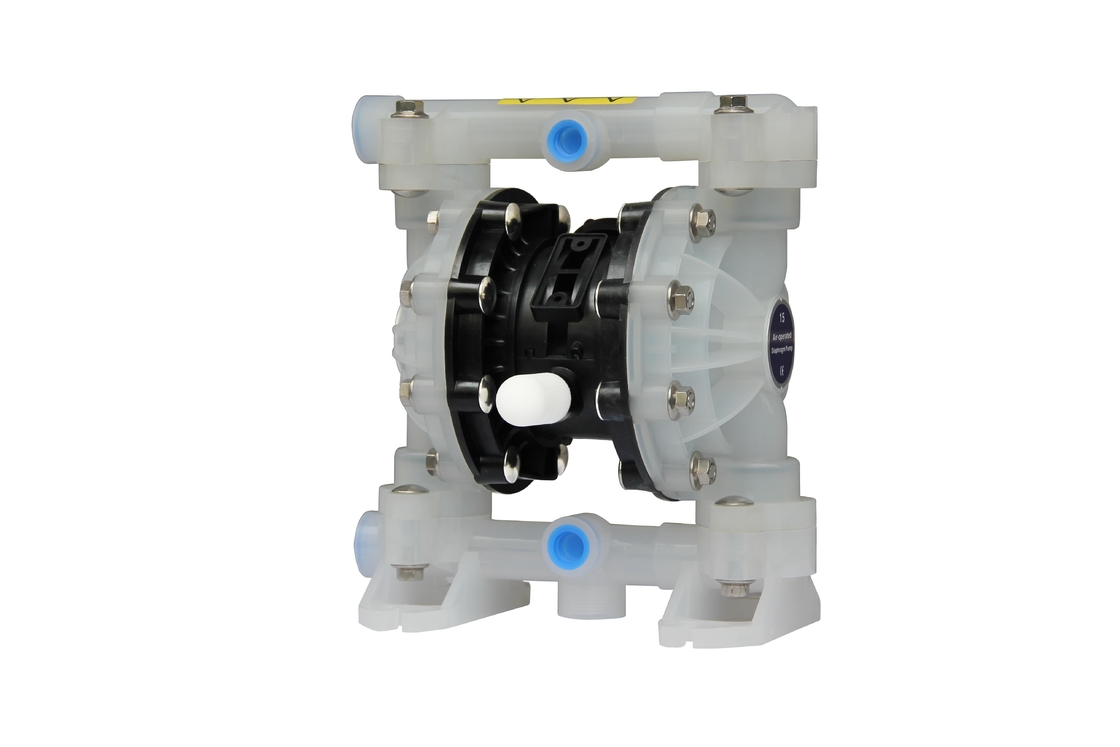

Двойным действующим погружающийся насоса диафрагмы полипропилена управляемое воздухом
Насос диафрагмы воздуха
(также знайте как насос мембраны, воздух привел в действие двойной насос диафрагмы (AOOD) или пневматический насос диафрагмы) которая использует сочетание из клапанов reciprocating действия резиновых, термопластиковых или диафрагмы и соответствующих любая сторона диафрагмы (задерживающего клапана, клапан-бабочек, клапанных решеток, или любой другой формы запорных клапанов) для того чтобы нагнести жидкость.
| Деталь | Описание | Блок | Диаграмма ссылки |
| 1 | Максимальное давление воздуховода | Mpa | 0,69 |
| 2 | Максимальный расход потока | 1/Min | 46 |
| 3 | Максимальный подъем | M | 70 |
| 4 | Максимальное давление выхода | Mpa | 0,69 |
| 5 | Максимальный размер частицы | mm | 2,5 |
| 6 | Вес | kg | 2,8 |
| 7 | Уровень шума | db | <70 |
Насос диафрагмы воздуха
1. Не утечка
2. хорошее проведение затравки собственной личности
3. транспортируйте все виды средства
4. материал: Литая сталь, Alu, SS, PP
Применение
Насос может высосать различную сильную кислоту, алкали и въедливую жидкость etc.
Общее описание
Насос диафрагмы предлагает высокообъемную доставку даже на низкое воздушное давление и растояние дороги b вариантов материальной совместимости доступных. См. модель и диаграмма варианта. Насос обеспечен с modularized мотором воздуха и жидким разделом.
Воздух привелся в действие насос диафрагмы друг производит давление жидкости входа и положительное давление жидкости в жидкой камере путем использование разницы в давления в камере воздуха. Шариковый клапан может обеспечить прямой поток жидкости.
Задействовать насоса начнет по мере того как воздушное давление приложено и оно будет продолжаться нагнести и сдержать вверх с требованием. Оно построит и поддержит линию pres - уверенные и остановит задействовать раз максимальное давление в магистрали достигает (dis - pensing закрытый прибор) и возобновит нагнести по мере того как.
ЖИДКАЯ РАЗБОРКА РАЗДЕЛА
Извлеките верхний и более низкий коллектор (1) и (11).
Извлеките шарик (2), кольцо «o» (3) (47) и седло шарового клапана (4).
Извлеките жидкую крышку (5).
ПРИМЕЧАНИЕ: Только модели диафрагмы используют основную диафрагму (6A) и резервную диафрагму (6). См. вспомогательное iliary взгляд в жидкой иллюстрации раздела.
Извлеките винт (10), шайба (9), диафрагма (6A, 6) и шайба диафрагмы (7, 8).
ПРИМЕЧАНИЕ: Не поцарапайте или не повредите поверхность (23) штанги диафрагмы.
ЖИДКАЯ РАЗБОРКА РАЗДЕЛА
Reassemble в обратном порядке.
Очистите и проверите все части. Замените несенные или поврежденные части на новые части по мере необходимости.
Смажьте (23) штангу диафрагмы и 25) Кольцо «y» с тавотом.
Исправьте штанга диафрагмы (23) с вспомогательным инструментом установки.
До окончательного крепления болтов и гаек, пожалуйста определите ли диафрагма (6A, 6) выровняно с жидкой крышкой (5) как следует для избежания переплетать диафрагмы.
Для моделей используя диафрагму: 3 резиновых диафрагмы (6) на стороне, которой отметьте с ПРОВЕТРИВАЮТ БОРТОВУЮ «камеру воздуха» установлены перед лицом тела насоса.
Начните насос, проверите крепление и герметизировать после того как оно бежит на период времени.
